绿能塔放产品介绍

大家好，本节课我们介绍的产品是绿能塔放。绿能塔放主要面向楼间对打场景，下面的课程为大家详细介绍产品的技术方案性能和典型案例。

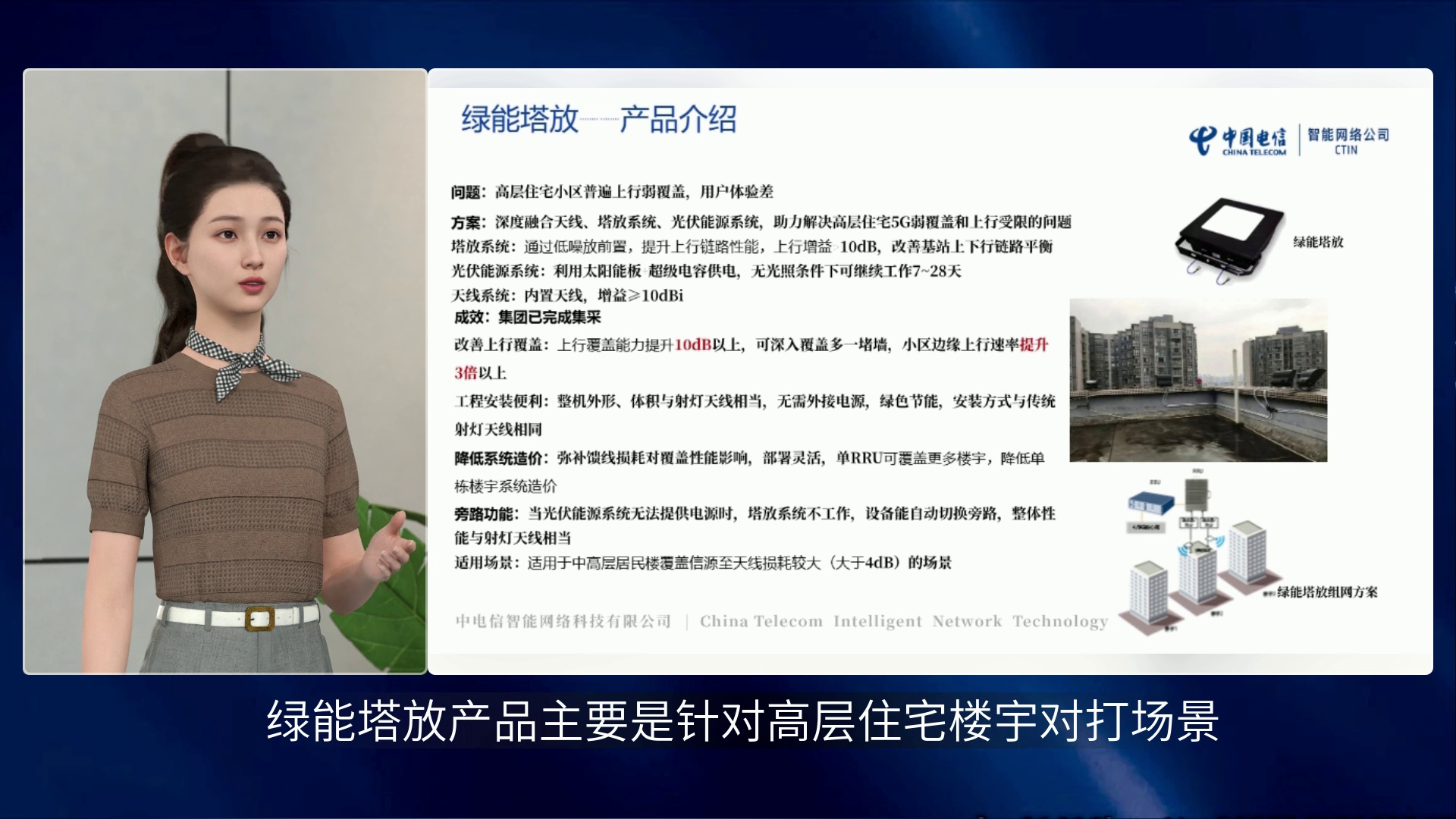

绿能塔放产品主要是针对高层住宅楼宇对打场景。 现在高层住宅普遍采用宏RRU+射灯天线这种楼宇对打的方式覆盖，这种方式一个RRU带多面射灯天线，如中间的图片所示，RRU一般放在领楼的电梯机房附近，一般会拉出几十米的馈线，馈线连接射灯天线，覆盖不同方向的对面的楼宇。这种覆盖方式成本比较低，但容易存在上行覆盖受限的问题，主要是RRU的发射功率做得越来越大，但手机的发射功率是有限的，射灯天线本身支持的通道数就不多，难以发挥宏站上行多通道的优势。所以，高层住宅普遍存在上行覆盖受限的问题。 针对这种场景，我们研发了绿能塔放产品，它主要的功能是在天线内部内置了一个上行放大器，进行上行信号放大，从而弥补上行覆盖不足。 整个设备主要包括三个部分：塔放系统、光伏能源系统以及天线系统。 塔放系统通过低噪放前置，提升上行链路性能，上行最大增益可以做到20dB以上。光伏能源系统，这个主要是给塔放系统供电用的，包括太阳能板，和超级电容，太阳能板主要是把太阳能转化成电能，超级电容主要用于储能，以保证系统在夜晚、下雪天等没有光照条件下设备的持续工作。 天线系统，天线部分的指标类似于普通射灯天线，水平波瓣比较窄、垂直波瓣比较宽，满足高层住宅覆盖需要。 绿能塔放把这三部分功能集成在一个设备里面，外形看起来就是一个射灯天线，安装方式也跟射灯天线一样。 所以建设起来会非常方便，如果是优化改造，直接把射灯天线拧下来，把绿能塔放拧上去并固定好就可以了。 绿能塔放可以有效提升上行覆盖性能，上行覆盖能力提升10dB以上，可深入覆盖多一堵墙，小区边缘上行速率提升3倍以上。在达到相同的覆盖质量，所需要的基站数量更少，从而可以节省建网投资。 由于绿能塔放主要是通过弥补RRU和天线之间的馈线损耗来改善上行覆盖，所以适合用于信源至天线损耗比较大的场景，例如大于4dB的时候，绿能塔放上行性能提升就会比较明显。

绿能塔放支持多种频率和端口规格，适配不同的基站站型，满足不同应用场景需要，天线的指标跟射灯天线相当。 右边是设备外形图，下面的照片看到的有小方格的部分就是太阳能板，安装的时候这个方向是朝上的，便于接受太阳光。 在续航规格方面，可根据不同地区气候条件，选择无光照条件下支持的续航时间： 可以选择续航时间7天、14天或28天的产品。例如，续航7天，就是指设备在无光照的条件下持续工作时间{7*:qi1 cheng2}24h。这个续航时间对于保证设备长时间稳定工作很重要。

目前绿能塔放已经在全国规模应用了，大部分试点的测试结果表明，边缘区域上行速率提升3-8倍。 这是深圳的一个应用案例，绿能塔放安装在6楼楼顶，覆盖对面一栋30层的住宅楼。我们对射灯天线、绿能塔放两种方式进行了对比测试，左边这个是对比测试结果，测试位置是住宅楼的电梯厅。 绿色是普通射灯天线，蓝色是绿能塔放，可以看到使用普通射灯天线覆盖，普通天线在19楼以上速率都在1{M:zhao4}以下，上行业务基本无法正常使用，用户体验很差。 更换成绿能塔放后，所有这些测试楼层上行速率都达到10{M:zhao4}以上，用户体验大幅改善。

以上就是绿能塔放的介绍，感谢各位观看。
