嗨，大家好！今天这节课将为大家介绍拓展型小基站这款产品。扩展型小基站主要面向中高价值室内新建场景，下面的课程向大家详细介绍产品的技术方案指标、设备形态组网和典型案例。

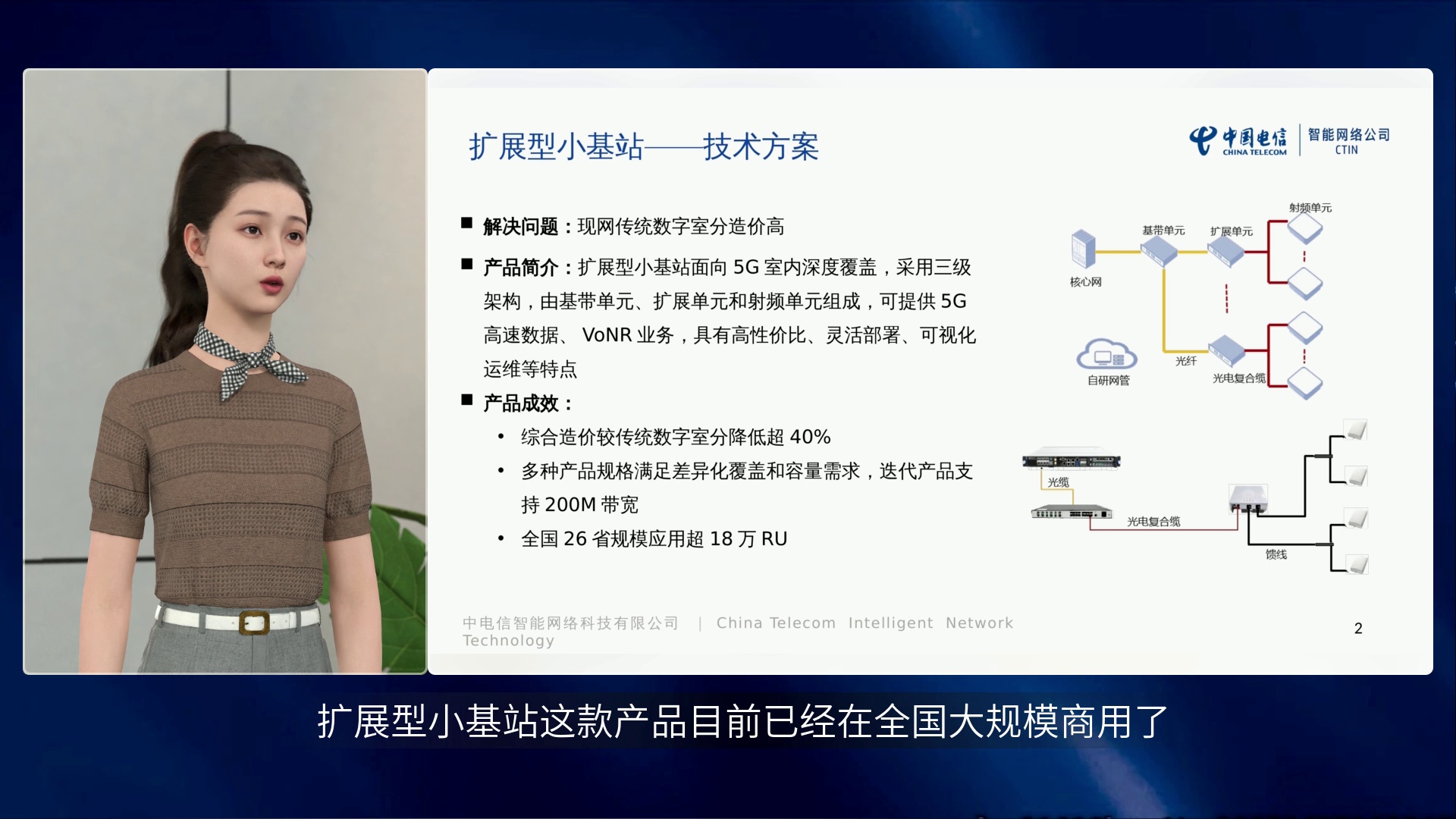

扩展型小基站这款产品目前已经在全国大规模商用了，它的基本架构跟数字室分系统类似，主要包括基带单元、扩展单元、射频单元三个部分，基带单元与扩展单元之间通过光纤连接，扩展单元通过光电复合缆与射频单元连接，基带单元和扩展单元通常安装在楼宇的弱电间，而射频单元一般安装在楼层的走廊或房间天花板上面，靠近用户的位置，提供信号覆盖。 产品聚焦{2:er4}T{2:er4}R低成本设计，综合造价比传统数字室分降低40%以上，具备多种产品规格满足不同场景覆盖需要，而且现在已经迭代支持200{M:zhao4}带宽。 右下角这个图是瓦级射频单元组网示意，瓦级射频单元发射功率较高，可以外接几面无源天线，覆盖更大面积。

扩展型小基站设备的基带单元采用1U超薄设计，单模支持6个NR小区，双模支持6个NR+3个LTE小区，就是6+3的小区能力。 扩展单元也是1U设计，支持12个端口，业界很多产品只支持8个端口，我们支持的端口数量是比较多的；并且支持扩展单元的二级级联，也就是扩展单元下面还可以再接一个扩展单元。射频单元主要完成中频及射频信号处理，目前是支持两通道的，区分5G单模，和{4/5:si4 wu3}G双模两种。发射功率方面，目前用得比较多的是{2*:er4 cheng2}{500:wu3 bai3}{mW:hao2 wa3}+{2*:er4 cheng2}{250:er4 bai2 wu3 shi2}{mW:hao2 wa3}的。现在新增了瓦级RU，5G支持{2*:er4 cheng2}5{W:wa3}或{2*:er4 cheng2}2{W:wa3}。

例如这个瓦级的新产品，主要是面向容量不太高的场景，可以用在室外环境。 例如比较密集的多层居民区，宏站站址获取困难，就可以用瓦级RU来做补充覆盖。RU设备内置天线，整体尺寸比较小，长度不到40公分，宽度不到30公分，厚度只有10公分左右，可以直接挂在外墙上，不容易引起居民的注意和反感。而且支持光电复合缆远程供电，不需要额外拉电源线，物业协调简单，安装快捷。需要注意的是，瓦级RU功率比较大，一个EU只能带6个瓦级RU，而前面毫瓦级的可以带12个。

扩展型小基站的系统指标，系统容量目前包括6+3个小区，或4+2小区两种，频段支持3.5或3.5+1.8，通道数是{2:er4}T{2:er4}R，5G下行峰值速率可达750{Mbps:zhao4}，可以满足大部分室内5G或4G+5G双模覆盖需求。 小区连接数方面，支持1200个5G连接，400个激活用户；4G方面是连接数和激活用户数都是400个。5G的下行峰值速率可以达到750{M:zhao4}，上行375{M:zhao4}，4G下行峰值150{M:zhao4}，上行峰值75{M:zhao4}。 射频单元设备重量方面，毫瓦级设备重量3公斤，可以吊装在楼层天花板上。

瓦级设备尺寸316毫{米*:mi3 cheng2}265毫{米*:mi3 cheng2}80毫米，重量小于8公斤，适合抱杆安装或挂墙安装。

扩展型小基站一台BU可以直连4台EU，EU支持二级级联，这样一台BU最大可带8台EU。每台EU最大可连接12个毫瓦级RU，或者6个瓦级RU。

这是扩展型小基站的组网示例，如果是4+2小区，标配情况下，BU星型连接4个EU，每个EU标配带8个RU，一共32个RU。 在小区配置方面，每个支路可以配置成一个独立的5G小区，两个支路组成一个4G小区。 从这个图可以看到，不同EU下的RU，可以属于不同的小区，也可以合并成同一个小区。

如果满配，就是4个EU都级联，那么BU最多可带8个EU，每个EU带8个RU，8*8，那就是BBU满配可带64个RU。

对于6+3小区的BBU来说，不级联的时候，建议BU带3个EU，3*8就是24个RU；如果满配，每条支路两台EU级联，一共6台EU，那6*8就是BU满配带48个RU。 这个组网可以为200{M:zhao4}升级做准备，例如，一开始可以开3个小区，每个小区100{M:zhao4}，后面网络容量上来了，小区就可以直接升级为200{M:zhao4}，3个200{M:zhao4}，相当于6个100{M:zhao4}，整个BBU容量都用上了，而组网架构不变。这样扩容升级也会比较简单。

这是扩展型小基站的瓦级的组网示例，如果是4+2小区，标配情况1台BU带4台EU，24台RU。

瓦级满配情况1台BU带8台EU，48台RU。

扩展型小基站一般应用于中高话务量的室内场景。 间隔比较开阔的，如学校饭堂、图书馆、行政服务中心等，一般用{2*:er4 cheng2}500{mW:hao2 wa3} RU，单RU发射功率比较大。 隔断比较多的，例如校园宿舍、医院病房等，可以用三点位规格，通过部署更多点位，使信号覆盖更加均匀。 瓦级产品就可以用在室外小范围补盲，例如中低楼层居民区、弄堂、别墅等；或者室内低话务区域，例如一栋楼大部分楼层话务都比较高，整体用扩展型小基站毫瓦级RU覆盖，但有少数楼层话务量比较低，就可以用瓦级设备外接天线，减少RU使用数量，节省建设成本。

目前扩展型小基站已在全国26个省规模应用，一共超过2000个站点。 其中前十大应用场景包括：高校、商业中心、医院、写字楼、星级酒店、银行、企事业单位、党政机关等。 可以看到部署扩展型小基站的这些场所，大部分都是高话务，或者中高话务区域，例如高校、医院等都是话务量特别高的地方，扩展型小基站有将近三分之一部署在高校，所以扩展型小基站用在高话务区域是没有问题的。

这是扩展型小基站在校园应用的两个案例，都是职业学院，属于话务量特别高的那种学校。左边这个是广东的，覆盖了包括教学楼、行政楼、宿舍、饭堂等各种场景，总覆盖面积约25万平米，一共使用了超千台RU，平均每台RU覆盖面积约250平米。网络开通后，在饭堂、宿舍等高话务区用户体验良好，视频浏览、二维码支付等业务均可正常使用，尤其在中午吃饭时间，饭堂的话务量是非常高的，PRB利用率达到了{60-70%:bai3 fen1 zhi1 liu4 shi2 dao4 qi1 shi2}，扩展型小基站产品经受住了高话务的考验。 右边是四川的案例，主要覆盖教学楼，4万5千平米，使用了89台RU，平均每台RU覆盖约500平米，用户体验也是非常好的，下行平均速率超过500{M:zhao4}，上行超过150{M:zhao4}。

扩展型5{W:zhao4} RU兼具扩展型小基站三级架构组网灵活，室外内置天线RU安装便捷场景适应性强的特点，内置水平垂直大张角天线，可用于多层住宅楼间对打、沿街商铺补盲、别墅区覆盖等多种场景。

针对5{W:zhao4}射频单元，我们在上海电信做了试点，覆盖多层住宅楼，这个地方本来有一个扩展型小基站，覆盖上海先进半导体公司，这次试点利用里面已有的BU设备，外拉一个EU覆盖附近的住宅楼， EU安装在楼梯间，新装了两台瓦级RU用于小区覆盖，RU用光电复合缆拉远，拉到住宅楼的外墙，1个设备可以覆盖对面的1-2个单元，下行峰值超过500{M:zhao4}，上行峰值超过100{M:zhao4}， NR和LTE测试效果良好，实现了室内毫瓦级RU+室外5{W:zhao4} RU的室内外协同覆盖，满足客户在该场景的使用需求。

针对5{W:zhao4}射频单元，还有沿街商铺覆盖的应用场景。适用于低层沿街商户覆盖，可充分利用路边灯杆、监控杆安装。

以上就是扩展型小基站产品的全部介绍，感谢观看，再见~
