一分钟了解继电器的结构原理

继电器是制冷机组上广泛使用的重要部件。利用小电流控制大电流，从而起到安全、保护和电路切换的作用。冷机使用的继电器包括标准四脚、五脚和各种功能继电器。

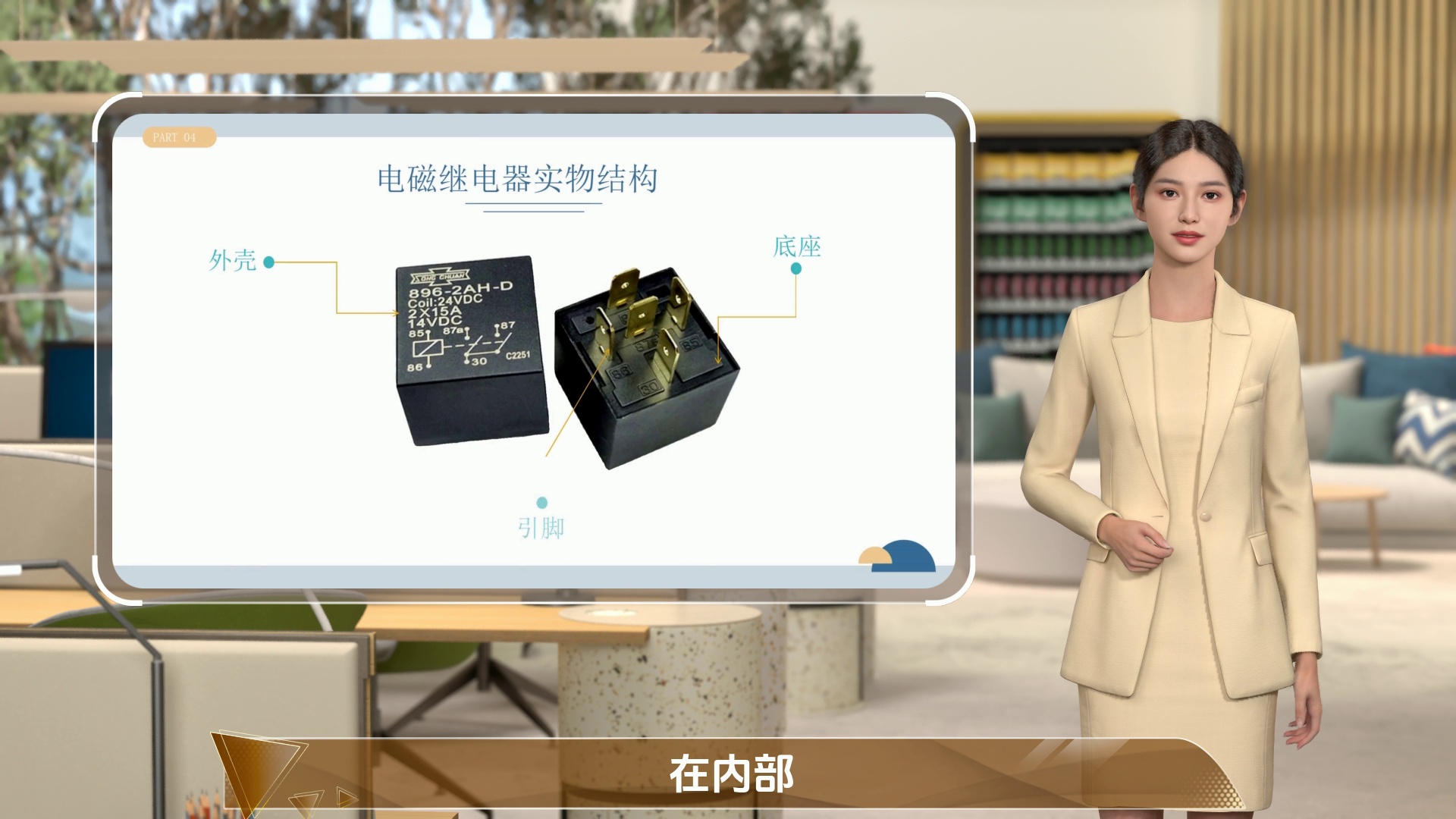

从外观上看，标准继电器由外壳、底座和引线脚组成。在内部，主要由线圈、衔铁、弹簧和铁芯组成，还有动触点和常闭触点。

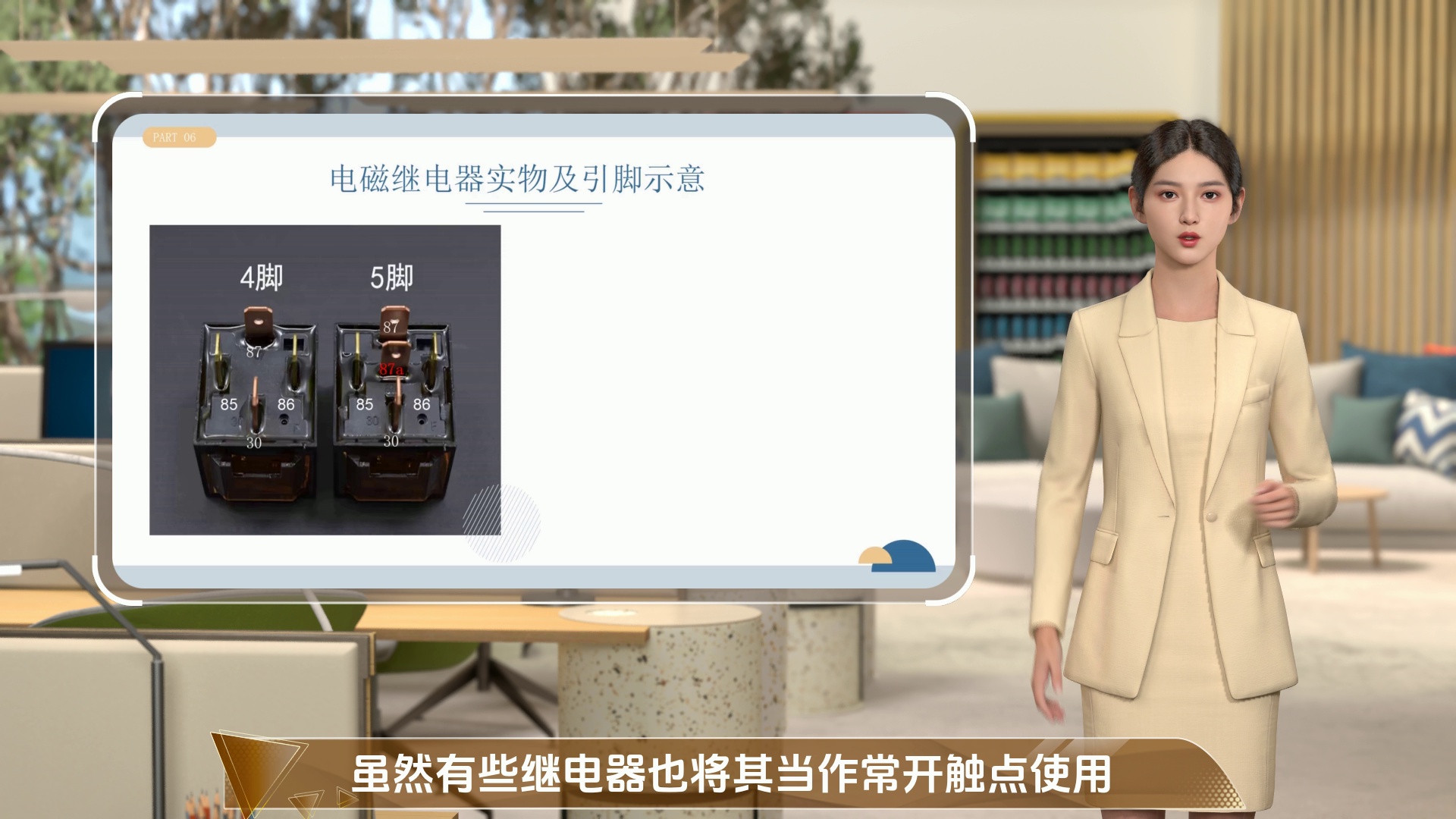

继电器上的两个并联引脚是线圈的端子，通常用数字85和86表示。而对角线相对的引脚代表执行电路，通常标记为30和87。五脚继电器类似于两个继电器的组合体。具有额外的87A引脚，通常是常闭触点。虽然有些继电器也将其当作常开触点使用，如冷机继电器中我们使用的是双刀双掷的常开继电器。我们以2个继电器的电路图来做个说明， 当控制器给线圈85和86脚电流时，线圈得电，会产生磁场，吸引衔铁向下运动，四脚继电器的30和87A导通得电，五脚继电器会断开30和87A的连接，和87相连接。从而实现了小电流控制大电流的目的。

很多人不理解继电器的小电流控制大电流的实际应用，我们准备了一个很常见的应用原理图。图中就是使用低压的如12{V:fu2}电源，通过继电器控制一个220{V:fu2}负载的应用图纸。在制冷机组的备电装置中，就会采用类似的应用。

为了让大家更详细地了解继电器内部的结构，可以看下屏幕上的更细分的继电器内部结构图和引脚示意。这个就是冷机中经常用到的五脚继电器的结构。

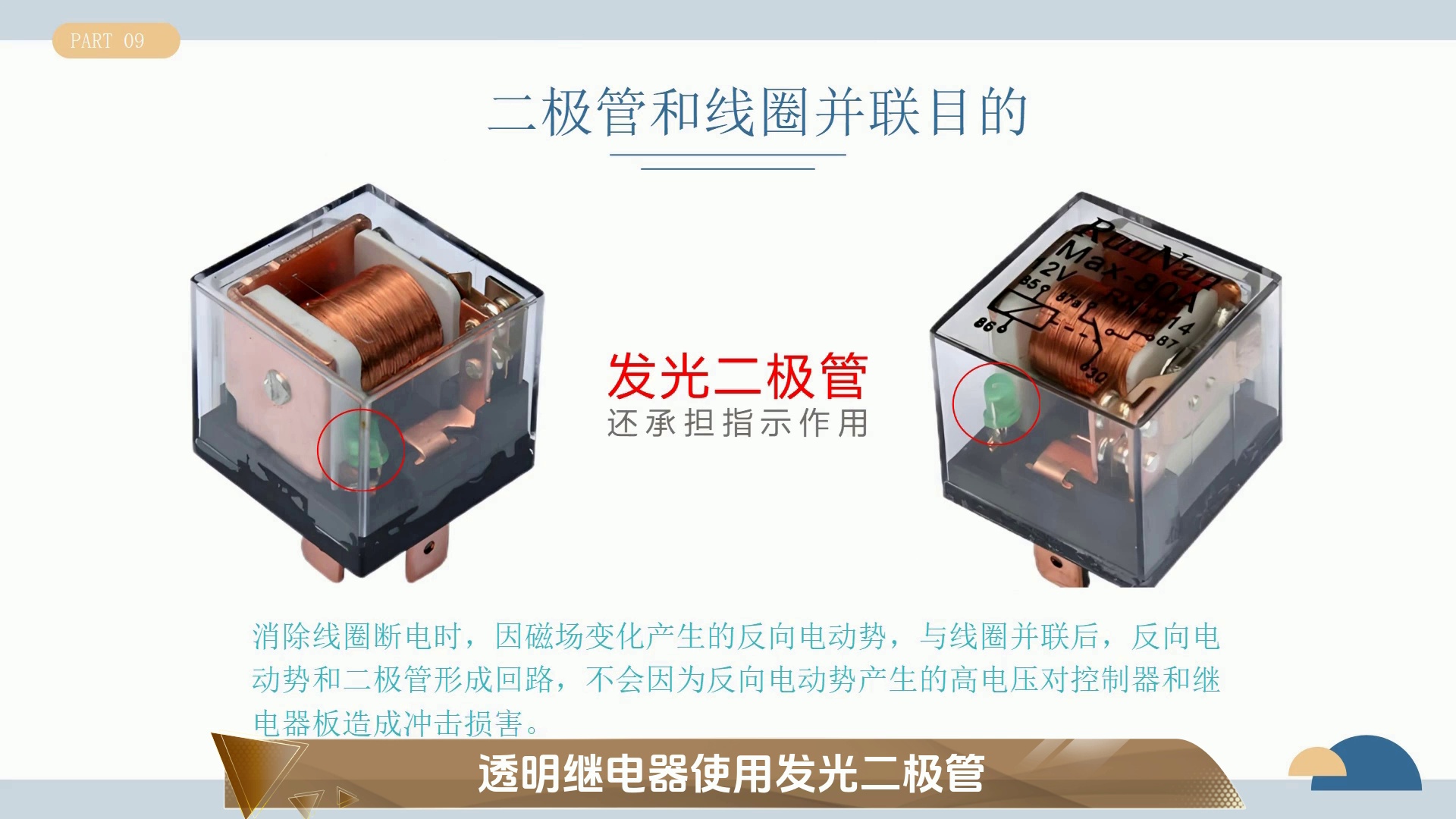

那你是否知道继电器中会加入发光二极管和线圈端子并联的目的呢？ 二极管主要是抵消线圈在断电瞬间，由于磁场变化，产生反向的电动势，并联二极管可以和反向电动势形成回路，将电动势释放。避免对电路造成破坏。我们挑选了2个透明的继电器，可以从图片中看到二极管的位置。透明继电器使用发光二极管，还可以兼顾继电器工作指示灯。

本期的分享就到这里，如果您还有疑问，欢迎评论区留言讨论！喜欢我的内容，就点个关注吧！
